Visualizando
Serra dos Andaimes
Rio Acima -
MG , Lat.:
-20.175941467 Long.:
-43.821247101
Última alteração: 10/04/2025 12:14:28
Última alteração: 10/04/2025 12:14:28
Status: Em análise
Geossitio de Relevância Internacional
Valor Científico:
390
Valor Educativo:
265 (Relevância Nacional)
Valor Turístico:
190 (Relevância Regional/Local)
Risco de Degradação:
225 (Risco Médio)
Identificação
Designação
| Nome do Sítio: | Serra dos Andaimes |
|---|---|
| Título Representativo: | A praia arqueana do Quadrilátero Ferrífero |
| Classificação temática principal: | Paleoambiental |
| Classificação temática secundária: | Ambientes marinho |
| Registro SIGEP (Comissão Brasileira de Sítios Geológicos e Paleobiológicos) com o Nº : | Não |
| Sítio pertence a um geoparque ou proposta de geoparque: | Sim (Quadrilátero Ferrífero - MG) |
Localização
| Latitude: | -20.175941467 |
|---|---|
| Longitude: | -43.821247101 |
| Datum: | SIRGAS2000 |
| Cota: | m |
| Estado: | MG |
| Município: | Rio Acima |
| Distrito: | |
| Local: | Estrada para o Terminal Andaimes |
| Ponto de apoio mais próximo: | Itabirito |
| Ponto de referência rodoviária: | BR-356, na altura da entrada para Itabirito |
| Acesso: | O geossítio Serra dos Andaimes se localiza no município de Rio Acima, próximo ao limite com o município de Itabirito, região central do Quadrilátero Ferrífero. A partir de Belo Horizonte, pela BR-040 em direção ao Rio de Janeiro até o trevo que dá acesso a BR-356. Depois seguir em direção a Ouro Preto pela BR-356 até a primeira entrada para Itabirito. A partir daí, continua pela MG-030 em direção a Rio Acima por mais 9 km, depois pega um acesso a esquerda por mais 2 km (Fig. 1). O geossítio está localizado parcialmente dentro da área da RPPN dos Andaimes que é propriedade da empresa Vale. |
Imagem de identificação
 Foto - Detalhe do paredão com marcas de ondas no metarenito do Grupo Maquiné. Visita técnica dos geológos do Serviço...  Foto - Detalhe do paredão com marcas de ondas no metarenito do Grupo Maquiné. Visita técnica dos geológos do Serviço...  Foto - Detalhe do paredão com marcas de ondas no metarenito do Grupo Maquiné. Visita técnica dos geológos do Serviço...  Foto - Detalhe do paredão com marcas de ondas no metarenito do Grupo Maquiné. Visita técnica dos geológos do Serviço... |
Resumo
| Resumo |
|---|
| O geossíto Serra dos Andaimes é onde ocorrem os únicos afloramentos do Quadrilátero Ferrífero com estruturas sedimentares que indicam um ambiente de praia durante o Arqueno. As estruturas estão presentes nas rochas da Formação Palmital do Grupo Maquiné que é a unidade de topo do greenstone belt Rio das Velhas. Dentre as sete associações de fácies do greenstone, a Serra dos Andaimes é a que representa a associação de fácies costeira composta por três litofácies: (i) metarenito com estratificação cruzada de médio a grande porte; (ii) metarenito com marcas de ondas; (iii) metarenito com estratificação cruzada tipo espinha de peixe. O geossítio é também o local onde foi encontrado o zircão mais antigo da América do sul Com 3809 ± 3Ma. |
| Abstract |
|---|
| The Serra dos Andaimes geosite is home to the only outcrops in the Iron Quadrangle with sedimentary structures that indicate a beach environment during the Archean period. The structures are present in the rocks of the Palmital Formation of the Maquiné Group, which is the upper unit of the Rio das Velhas greenstone belt. Among the seven facies associations of the greenstone, Serra dos Andaimes represents the coastal facies association made up of three lithofacies: (i) metarenite with medium to large cross-stratification; (ii) metarenite with wave marks; (iii) metarenite with herringbone cross-stratification. The geosite is also where the oldest zircon in South America was found at 3809 ± 3Ma. |
| Autores e coautores |
|---|
| José Adilson Dias Cavalcanti - SUREG-BH, Serviço Geológico do Brasil Frederico Moreira de Freitas - SUREG-BH, Serviço Geológico do Brasil |
Contexto
Geológico
| Enquadramento Geológico Geral: |
|---|
|
| Unidade do Tempo Geológico (Eon, Era ou Período): |
|---|
| Arqueano |
| Ambiente Dominante: |
|---|
|
| Tipo de Unidade: | Unidade Litoestratigráfica |
|---|---|
| Nome: | Formação Palmital |
| Outros: | metarenito |
| Rocha Predominante: | Quartzito |
| Rocha Subordinada: | |
| Tipo e dimensões do afloramento, contato, espessura, outras informações descritivas do sítio. : |
O geossítio é composto por dois afloramentos situados em um corte de estrada na Serra dos Andaimes que é o local onde se encontra a seção-tipo da Formação Andaimes do Grupo Maquiné (Fig. 2). Essa unidade foi descrita inicialmente por Feboli & Signorelli (1996) durante a realização do mapeamento geológico do greenstone belt Rio das Velhas, da folha Itabirito na escala 1:25.000 (Signorelli & Feboli, 1996), como Unidade Andaimes da Formação Palmital. O Grupo Maquiné é composto por rochas metassedimentares clásticas, representadas por quartzo-mica xisto com intercalações de quartzito micáceo e horizontes subordinados de metaconglomerados da Formação Palmital e por sericita xisto com cloritoide da Formação Casa Forte (Zucchetti & Baltazar, 2000). Duas amostras de metarenito da Unidade Andaimes foram datadas por Hartmann et al. (2006). Na primeira amostra foi identificado o zircão mais antigo da América do Sul, naquela época, com idade de 3809 ± 3Ma e o grão mais novo com 2749 ±7Ma que foi interpretado como limite deposicional da unidade. Na segunda amostra, a população mais jovem de zircões apresentou idade de 2774 ± 13Ma, considerada pelos autores a que melhor representa a unidade. A Unidade Andaimes ocorre na forma de uma faixa contínua ao longo do Córrego Andaimes entre o terminal de embarque de Andaimes e o local conhecido pelo nome de Ponte de Arame. É composta por quartzitos micáceos de granulação fina a média, com fragmentos de quartzo e feldspato com características vulcanogênicas preservadas; quartzito microconglomerático; e intercalações locais de metaconglomerado polimítico com seixos de quartzo de veio, quartzito, metacherte e xisto, em uma matriz quartzo-sericítica. As estruturas primárias preservadas são a estratificação gradacional, cruzada acanalada e tabular de pequeno e médio porte, marcas de ondas assimétricas e estratificação cruzada tipo espinha de peixe e tidal bunddle (Feboli & Signorelli, 1996a,b). Baltazar & Zucchetti (2007) identificaram sete associações de litofácies no greenstone belt Rio das Velhas. Entre essas associações está a associação costeira que é composta por três litofácies: (i) metarenito com estratificação cruzada de médio a grande porte; (ii) metarenito com marcas de ondas; (iii) arenito com estratificação cruzada tipo espinha de peixe. O ambiente deposicional da Unidade Andaimes foi interpretado como sendo litorâneo com fácies de planície de maré com a presença de dunas eólicas. O ambiente de águas rasas é representado pelos metarenitos com marcas de ondas assimétricas de crista reta e o ambiente de águas mais profundas, dominado por marés onde ocorrem estratificações cruzadas do tipo espinha de peixe e ondas de areia formando tidal bunddles. O ambiente subaéreo é representado por metarenitos com granulometria bimodal e estratificações cruzadas tabulares de grande porte e acanaladas de médio porte (Pedreira, 1998). |
Paleontológico
| Local de ocorrência |
|---|
|
|
| Ramos da Paleontologia: |
|---|
|
|
| Taxons conhecidos: |
|---|
|
|
Caracterização Geológica
Rochas Sedimentares
| Ambientes Sedimentares: |
|---|
|
| Ambientes: | Antigos |
|---|
| Tipos de Ambientes: |
|---|
|
| Descontinuidades Estratigráficas: |
|---|
Rochas Ígneas
| Categoria: | Não se aplica - Não se aplica |
|---|
| Aspectos Texturais: |
|---|
|
| Estruturas: |
|---|
|
|
Rochas Metamórficas
| Metamorfismo: Regional (dinamotermal) |
| Facie Metamorfismo: Xisto verde |
| Texturas: |
|---|
|
| Estruturas: |
|---|
|
Deformação das Rochas
| Tipo de Deformação: | Dúctil |
|---|
| Regime Tectônico: | Compressional |
|---|
| Estruturas Lineares: |
|---|
|
|
| Estruturas Planas: |
|---|
|
Feições de Relevo
| FR2e - Terraços Marinhos |  |
| FR2f - Praias | |
| FR11d - Serra | |
Ilustração

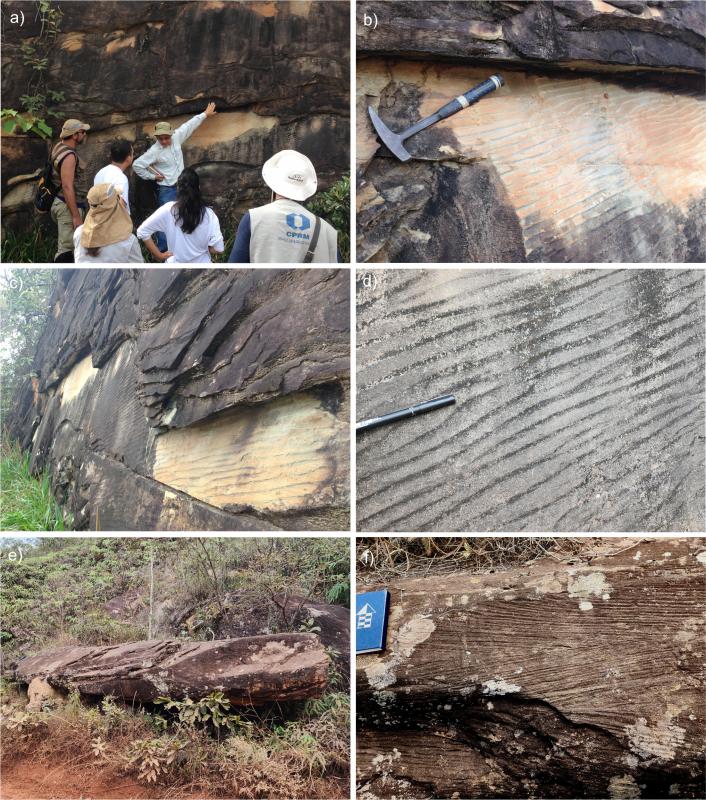

  Fotos - a) Afloramento com marcas de ondas em metarenito; b) detalhe frontal das marcas de ondas; c) detalhe lateral...  Fotos - a) Afloramento com marcas de ondas em metarenito; b) detalhe frontal das marcas de ondas; c) detalhe lateral... |
Interesse
Dados
| Pelo Conteúdo |
|---|
|
| Interesse associado |
|---|
|
|
| Pela sua possível utilização |
|---|
|
Observações
| Observações Gerais |
|---|
|
A área onde se insere o geossítio Serra dos Andaimes foi mapeada inicialmente na folha Itabirito por Wallace & Rynearson (1960) através do Convênio USGS-DNPM (1943-1962) na escala 1:25.000. Nesse mapa a área aparece como uma camada de quartzito do Grupo Nova Lima. Durante o projeto Rio das Velhas, realizado na década de 1990 por Signorelli & Féboli (1996), esse mesmo quartzito foi mapeado como parte da Unidade Andaimes da Formação Palmital, do Grupo Maquiné. Posteriormente, foi publicado um mosaico de mapas geológicos na escala 1:50.000, por Baltazar et al. (2005), resultado da integração dos mapas do USGS e do projeto Rio das Velhas onde a Unidade Andaimes aparece como parte do Grupo Nova Lima. Já, na década de 2014 foi retomado o mapeamento geológico na escala 1:25.000 objetivando a revisão e integração dos mapas do USGS e do projeto Rio das Velhas, todos na escala 1:25.000. Na folha Itabirito desse projeto, Feitas et al. (2020) propuseram o status de Formação Andaimes, do Grupo Maquiné, para os quartzitos da Serra dos Andaimes. O geossítio Serra dos Andaimes está localizado parcialmente dentro da área da RPPN dos Andaimes, propriedade da empresa Vale e encontra-se bem preservado. No sítio ocorrem os únicos afloramentos que indicam a presença de um ambiente costeiro de praia durante o Arqueano, no Quadrilátero Ferrífero. É notável o nível de preservação das estruturas sedimentares, tais como, as marcas de ondas e estratificações cruzadas do tipo espinha de peixe, quando consideramos que estamos no contexto de um greenstone belt Arqueano. A unidade Andaimes da Formação Palmital é parte do Grupo Maquiné a unidade de topo do greenstone belt, onde também ocorrem conglomerados auríferos. |
| Bibliografia |
|---|
| Baltazar, O.F.; Baars F.J.; Lobato, L.M.; Reis, L.B.; Achtschin, A.B.; Berni, G.V.; Silveira, V.D. 2005. Mapa Geológico Itabirito na Escala 1:50.000. In: Projeto Geologia do Quadrilátero Ferrífero - Integração e Correção Cartográfica em SIG e nota explicativa. CODEMIG. Belo Horizonte-MG. Baltazar, O.F.; Zucchetti, M. 2007. Lithofacies associations and structural evolution of the Archean Rio das Velhas greenstone belt, Quadrilátero Ferrífero, Brazil: A review of the setting of gold deposits. Ore Geology Reviews, 32: 471-499. Feboli, W.L.; Signorelli, N. 1996. Sinópse da Folha Itabirito. In: Projeto Rio das Velhas, Programa Estudos de Distritos Mineiros. Convênio DNPM-CPRM, Superintendência Regional de Belo Horizonte, p. 34-43. Freitas, F.M.; Dias, P.H.A.; Signoreli, N.; Tuller, M.P.; Ribeiro, J.H. 2020. Folha Itabirito (SF.23-X-A-III-1-SE), Escala 1:25.000. Projeto Evolução Crustal e Metalogenética do Quadrilátero Ferrífero. Serviço Geológico do Brasil – CPRM, Belo Horizonte-MG. Hartmann, L.A.; Endo, I.; Suita, M.T.F.; Santos, J.O.S.; Frantz, J.C.; Carneiro, M.A.; McNaughton, N.J.; Barley, M.E. 2006. Provenance and age delimitation of Quadrilátero Ferrífero sandstones based on zircon U–Pb isotopes. Journal of South American Earth Sciences, 20: 273-285. Pedreira, A.J. 1998. Rochas sedimentares do greenstone belt rio das Velhas. Divisão de Geologia Básica. Relatório de Viagem. CPRM, Salvador, 22p. Signorelli, N.; Feboli, W.L. 1996. Mapa Geológico da Folha Itabirito (SF.23-X-A-III-1-SE, escala 1:25.000. Projeto Rio das Velhas. Programa Estudos de Distritos Mineiros. Convênio DNPM-CPRM, Superintendência Regional de Belo Horizonte. Wallace, R.M.; Rynearson, G.A. 1960. Folha Itabirito, escala 1:25.000. Convênio USGS – DNPN, Brasil. Zucchetti, M.; Baltazar, O.F. 2000. Texto explicativo do mapa geológico integrado, escala 1:100.000. Programa Estudos de Distritos Mineiros. DNPM-CPRM, Superintendência Regional de Belo Horizonte. 126p. |
Imagens Representativas e Dados Gráficos

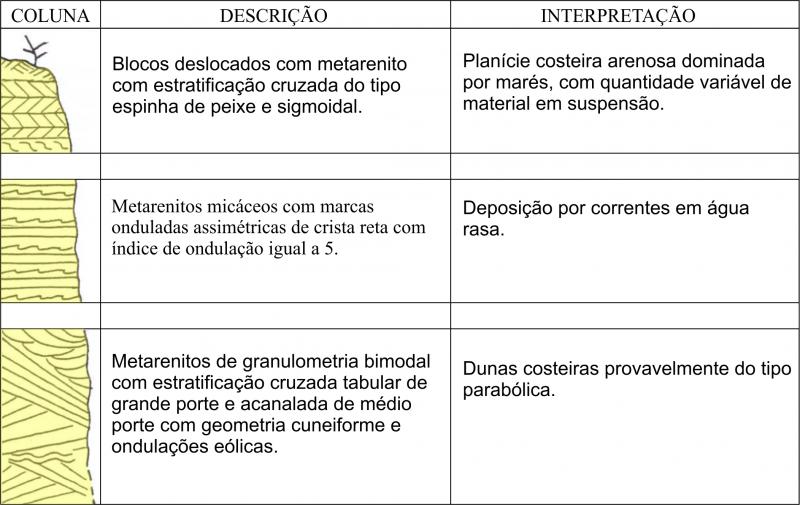

 Associação litológica do tipo litoral da Formação Andaimes. Compilado de Pedreira (1998).  Associação litológica do tipo litoral da Formação Andaimes. Compilado de Pedreira (1998). |
Conservação
Unidade de Conservação
| Nome da UC | Tipo da UC | Unidade de Conservação | Situação da Uc |
|---|---|---|---|
| RPPN do Andaime (Privado) | UC de Uso Sustentável | Reserva Particular do Patrimônio Natural |
|
RPPN do Andaime (Privado) |
|
Proteção Indireta
| Relatar: | |
|---|---|
Uso e Ocupação
| Propriedade do Terreno | ||||
|---|---|---|---|---|
| Público / |
| Area Rural |
|---|
|
|
| Area Urbana |
|---|
|
|
| Fragilidade |
|---|
| Dificuldade de Acesso e aproveitamento do solo: |
|---|
Quantificação
Valor Científico (indicativo do valor do conteúdo geocientífico do sítio ou do elemento geológico)
| Ítem | Peso | Resposta | Valor |
|---|---|---|---|
| A1 - Representatividade | 30 | O local ou elemento de interesse é o melhor exemplo, atualmente conhecido, na área de trabalho, para ilustrar elementos ou processos, relacionados com a área temática em questão (quando aplicável) | 4 |
| A2 - Local-tipo | 20 | O local ou elemento de interesse é reconhecido como holostratótipo ou unidade litodêmica nos léxicos estratigráficos do Brasil e da Amazônia Legal ou documentos similares, ou é a fonte de um holótipo, neótipo ou lectótipo registrado em publicações científicas, de acordo com o código (ICZN, ICBN ou ICN) vigente na época da descrição e cadastrado na Base de Dados Paleo da CPRM ou bases similares ou é um sítio de referência da IMA; | 4 |
| A3 - Reconhecimento científico | 5 | É um sítio já aprovado pela SIGEP e/ou existem artigos sobre o local de interesse em livro, em revistas científicas internacionais... | 4 |
| A4 - Integridade | 15 | Os principais elementos geológicos (relacionados com a categoria temática em questão, quando aplicável) estão muito bem preservados | 4 |
| A5 - Diversidade geológica | 5 | Local de interesse com 3 ou 4 tipos diferentes de aspectos geológicos com relevância científica | 2 |
| A6 - Raridade | 15 | O local de interesse é a única ocorrência deste tipo na área de estudo (representando a categoria temática em questão, quando aplicável) | 4 |
| A7 - Limitações ao uso | 10 | Não existem limitações (necessidade de autorização, barreiras físicas, etc.) para realizar amostragem ou trabalho de campo | 4 |
| Valor Científico | 390 |
Risco de Degradação (dos valores geológicos retratados no sítio ou no elemento geológico)
| Ítem | Peso | Resposta | Valor |
|---|---|---|---|
| B1 - Deterioração de elementos geológicos | 35 | Possibilidade de deterioração dos principais elementos geológicos | 3 |
| B2 - Proximidade a áreas/atividades com potencial para causar degradação | 20 | Local de interesse situado a menos de 1000 m de área/atividade com potencial para causar degradação | 2 |
| B3 - Proteção legal | 20 | Local de interesse situado numa área com proteção legal, mas sem controle de acesso | 2 |
| B4 - Acessibilidade | 15 | Local de interesse acessível por veículo em estrada não asfaltada | 2 |
| B5 - Densidade populacional | 10 | Local de interesse localizado num município com menos de 100 habitantes por km2 | 1 |
| Risco de Degradação | 225 |
Potencial Valor Educativo e Turístico (indicativo de interesse educativo e turístico associado ao valor científico do sítio, sujeito à análise complementar dos setores competentes)
| Ítem | P.E | P.T | Resposta | Valor |
|---|---|---|---|---|
| C1 - Vulnerabilidade | 10 | 10 | Possibilidade de deterioração dos principais elementos geológicos por atividade antrópica | 2 |
| C2 - Acesso rodoviário | 10 | 10 | Local de interesse acessível por veículo em estrada não asfaltada | 2 |
| C3 - Caracterização do acesso ao sítio | 5 | 5 | O local de interesse é acessado por estudantes e turistas, mas apenas ocasionalmente | 3 |
| C4 - Segurança | 10 | 10 | Local de interesse com infraestrutura de segurança (vedações, escadas, corrimões, etc.), rede de comunicações móveis e situado a menos de 25 km de serviços de socorro | 3 |
| C5 - Logística | 5 | 5 | Existem restaurantes e alojamentos para grupos de 50 pessoas a menos de 50 km do local de interesse | 3 |
| C6 - Densidade populacional | 5 | 5 | Local de interesse localizado num município com menos de 100 habitantes por km2 | 1 |
| C9 - Singularidade | 5 | 10 | Ocorrência de aspectos únicos e raros na região | 2 |
| C10 - Condições de observação | 10 | 5 | A observação de todos os elementos geológicos é feita em boas condições | 4 |
| C11 - Potencial didático | 20 | 0 | Ocorrência de elementos geológicos que são ensinados em todos os níveis de ensino | 4 |
| C12 - Diversidade geológica | 10 | 0 | Ocorrem 3 ou 4 tipos de elementos da geodiversidade | 3 |
| C13 - Potencial para divulgação | 0 | 10 | Ocorrência de elementos geológicos que são evidentes e perceptíveis para todos os tipos de público | 4 |
| C14 - Nível econômico | 0 | 5 | Local de interesse localizado num município com IDH inferior ao se verifica no estado | 1 |
| C7 - Associação com outros valores | 5 | 5 | Não se aplica. | 0 |
| C8 - Beleza cênica | 5 | 15 | Não se aplica. | 0 |
| C15 - Proximidade a zonas recreativas | 0 | 5 | Não se aplica. | 0 |
| Valor Educativo | 265 | |||
| Valor Turístico | 190 |
Classificação do sítio
| Relevância: |
Geossítio de relevância Internacional
|
|---|
 Valor Científico: |
390 |
|---|---|
 Valor Educativo: |
265 (Relevância Nacional) |
 Valor Turístico: |
190 (Relevância Regional/Local) |
| Risco de Degradação: |
225 (Risco Médio) |
Recomendação
| Urgência à Proteção global: | Necessário a longo prazo |
|---|---|
| Urgência à Proteção devido a atividades didáticas: | Necessário a longo prazo |
| Urgência à Proteção devido a atividades turísticas: | Necessário a longo prazo |
| Urgência à Proteção devido a atividades científicas: | Necessário a longo prazo |
| Unidade de Conservação Recomendado: | UC de Proteção Integral - |
| Justificativa: |
Coordenadas do polígono de proteção existente ou sugerido
| Ponto 1: | Latitude: -20.177310286687405 e Longitude: -43.82427562384692 |
|---|---|
| Ponto 2: | Latitude: -20.174691959484754 e Longitude: -43.81590713172046 |
| Ponto 3: | Latitude: -20.172276834146263 e Longitude: -43.81688247944112 |
| Ponto 4: | Latitude: -20.174845764318537 e Longitude: -43.825188550290484 |
| Justificativas e explicações sobre a delimitação sugerida para o sítio: |
|---|
|
|
