Estruturas métricas pinch-and-swell em Nacip Raydan
Título Representativo:
Classificação temática principal:
Tectônica
Classificação temática secundária:
Tectônica
Registro SIGEP (Comissão Brasileira de Sítios Geológicos e Paleobiológicos) com o Nº :
Não
Sítio pertence a um geoparque ou proposta de geoparque:
Não
Localização
Latitude:
-18.000000000
Longitude:
-42.000000000
Datum:
SIRGAS2000
Cota:
317 m m
Estado:
MG
Município:
Nacip Raydan
Distrito:
Local:
Ponto de apoio mais próximo:
Rua Governador Valadares, 256
Ponto de referência rodoviária:
Rua Governador Valadares, número 256. Saída de Nacip Raydan para São José da Safira, lado direito.
Acesso:
A partir da capital do estado, Belo Horizonte, o acesso à cidade de Nacip Raydan é grande parte efetuado por estradas asfaltadas. A principal rota se inicia pela BR-381, sentido Itabira, por aproximadamente 70 km até rotatória de acesso a MG-434. A partir desse ponto segue-se em direção à BR-120, por aproximadamente 40 km. Pela BR-120, chega-se até a região de São João Evangelista (cerca de 190 km), onde segue-se em direção à leste na MG-413 até Nacip Raydan, distando de mais de 70 km. O acesso ao sítio se dá pela Rua Governador Valadares, próximo ao número 256.

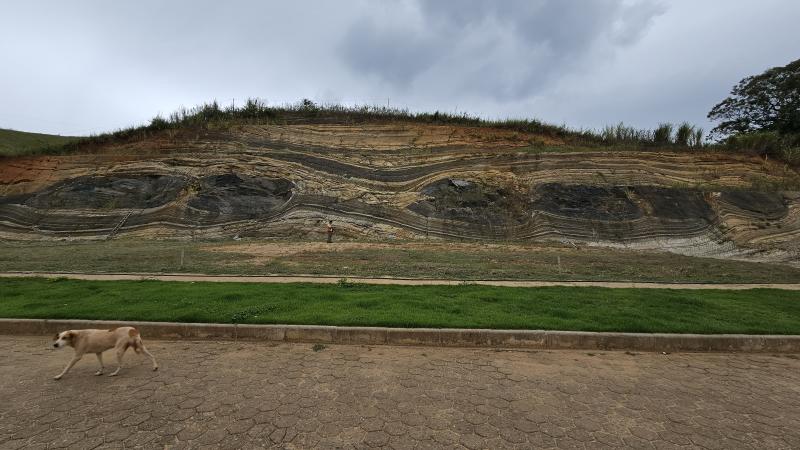

Imagem de identificação
Resumo
Resumo

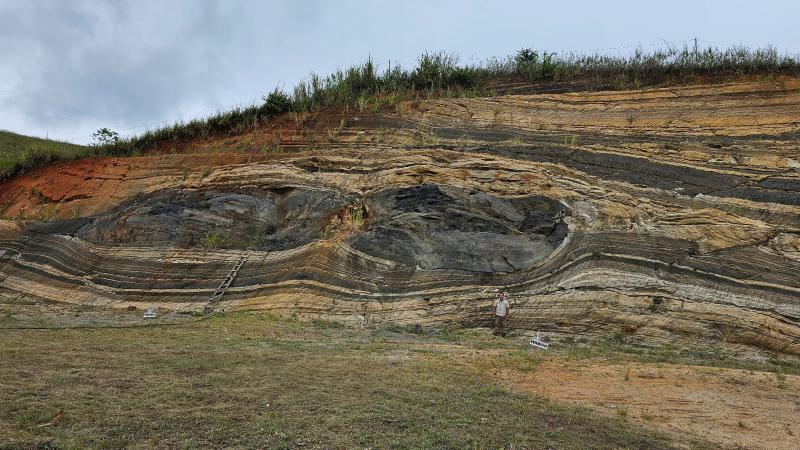

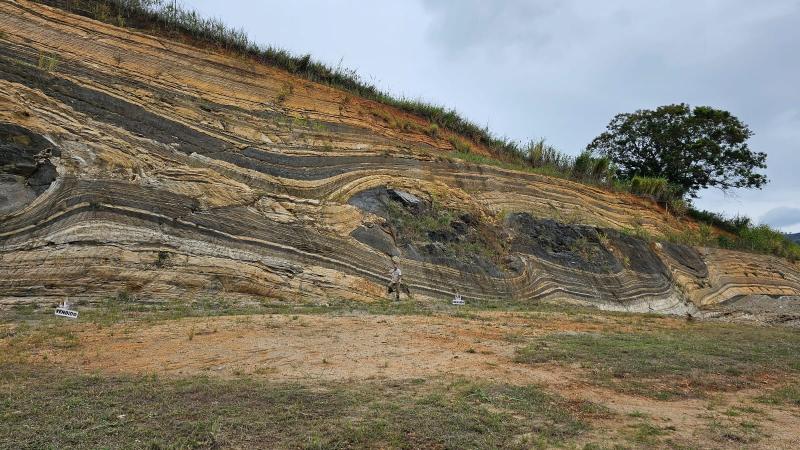

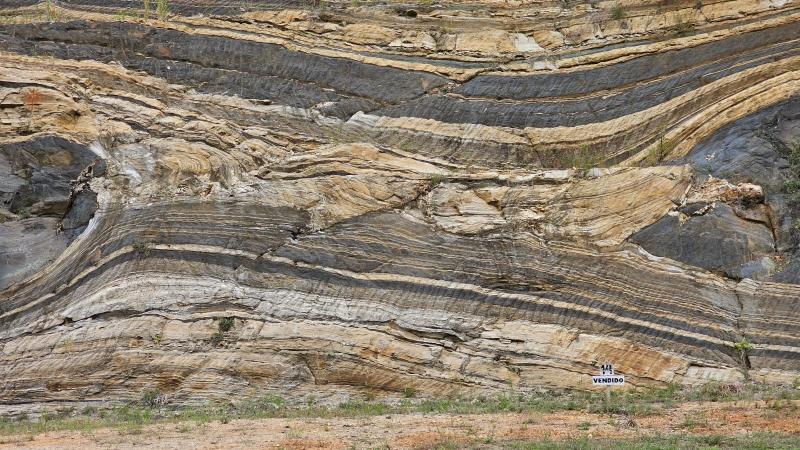

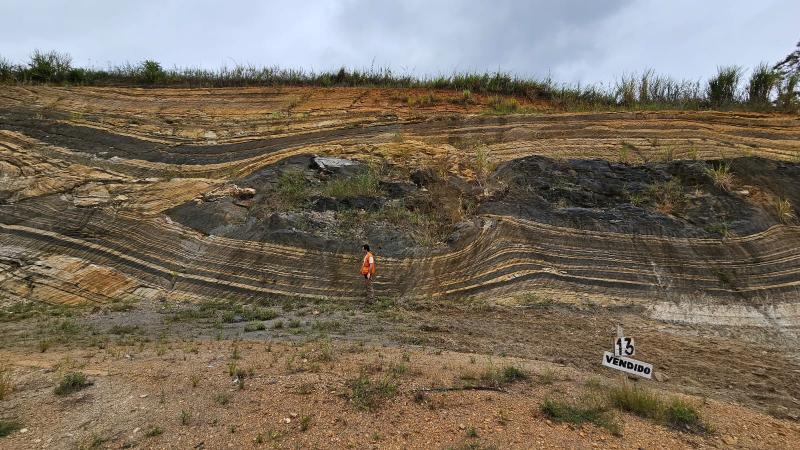

A relevância do Patrimônio Geológico presente no município de Nacip Raydan tem como principal atributo a singularidade de sua exposição rochosa com estruturas pinch-and-swell de caráter métrico, possuindo extrema relevância científica na área da Geologia Estrutural e Tectônica. Trata-se de uma área ainda inédita, recém descoberta e com mapeamento geológico recente e que ainda não tem publicações científicas desenvolvidas. O afloramento está exposto através do corte do terreno, compreendendo gnaisse bandado com bandas leucocráticas constituidas por quartzo, feldspato e biotita, e porções melanocráticas com biotita predominantemente. Diques máficos anfibolíticos instrusivos ocorrem paralelamente ao bandamento. A rocha sofreu deformação e os diques foram xistificados e bouldinados. Nos ""necks"" desses bouldins ocorrem corpos pegmatíticos encaixados. Os indicadores cinemáticos de dobramento no bandamento, veio pegmatítico assimétrico e foliação S-C no bandamento, fornecem movimentação dextral. Falhamento normal rúptil com rejeito de 10 cm pode ser observado no bandamento do gnaisse. Tectonicamente a área encontra-se próximo ao contato do Complexo Guanhães com o Grupo Rio Doce (SILVA 1997*), no âmbito do Orógeno Araçuaí. As camadas possuem uma direção preferencial E-W e um mergulho que varia entre 20° e 40° para sul. Esse sítio é uma referência na história geológica deformacional da região de Nacip Raydan, com diversos elementos tectono-estruturais decorrentes da aglutinação do Supercontinente Gondwana. Sua ocorrência expressiva e métrica faz com que seja um importante afloramento base para a educação de estudantes de geologia, podendo ser visitado por excursões de diversas instituições, como a UFMG, UFOP e UFVJM.*SILVA, Sérgio Lima da. Santa Maria do Suacuí, Folha SE.23-Z-B-III: Estado de Minas Gerais. Belo Horizonte: CPRM, 1997
Abstract
The relevance of the Geological Heritage present in the municipality of Nacip Raydan has as its main attribute the uniqueness of its rock exposure with pinch-and-swell structures of a metric nature, having extreme scientific relevance in the area of Structural Geology and Tectonics. The outcrop comprises banded gneiss with leucocratic bands made up of quartz, feldspar and biotite, and melanocratic domains with predominantly biotite. Intrusive mafic dikes occur parallel to the banding. The rock is deformed and the dikes were schistified and bouldinated. In the "necks" of these bouldins there are embedded pegmatite bodies. The kinematic indicators of folding, asymmetric pegmatite vein and S-C foliation provide dextral movement. Ruptile normal faulting with 10 cm tailings can be observed in the gneiss banding. Tectonically, the area is close to the contact between the Guanhães Complex and the Rio Doce Group (SILVA 1997*), within the Araçuaí Orogen. The banded layers have a preferential E-W direction and a dip that varies between 20° and 40° to the south. This site is a reference in the geologic deformational history of the Nacip Raydan region, with several tectono-structural elements resulting from the agglutination of the Gondwana Supercontinent. Its expressive and metric occurrence makes it an important base outcrop for the education of geology students, and can be visited by excursions from various institutions, such as UFMG, UFOP and UFVJM. *SILVA, Sérgio Lima da. Santa Maria do Suacuí, Folha SE.23-Z-B-III: Estado de Minas Gerais. Belo Horizonte: CPRM, 1997
Autores e coautores
Marcos Nóbrega (SGB-CPRM)
Luiz Paulo Di Salvio (SGB-CPRM)
Joana Magalhães (SGB-CPRM / SBG-MG)
Ligia Maria de Almeida Leite Ribeiro (SGB-CPRM)
Simone Cruz (UFBA/ SBG)
Autoria das Fotos: Marcos Nóbrega II (SGB-CPRM) e Luiz Paulo Pedrosa Di Salvio (SGB-CPRM)
Avaliação Quantitativa:
Ligia Maria de Almeida Leite Ribeiro (SGB-CPRM)
Local: Município de Rio Acima, Quadrilátero Ferrífero (MG)
Foto: Marcelo Eduardo Dantas
FR8d - Vales estruturais:
Vales profundos e escavados com vertentes de gradiente elevado (30° a 45°), amplitudes de relevo superiores a 50 metros, e padrão de canal retilíneo, sendo resultantes do encaixamento ou adaptação preferencial da rede de canais sobre linhas de fraqueza do substrato rochoso, tais como descontinuidades físicas (diáclases, fraturas e falhas) ou arranjo estrutural das litologias (direção da foliação metamórfica – canais subsequentes ou strike channels; ou diques de rochas extrusivas – diques de diabásio).
Valor Científico (indicativo do valor do conteúdo geocientífico do sítio ou do elemento geológico)
Ítem
Peso
Resposta
Valor
A1 - Representatividade
30
O local ou elemento de interesse é um bom exemplo para ilustrar elementos ou processos, relacionados com a área temática em questão (quando aplicável)
2
A4 - Integridade
15
Os principais elementos geológicos (relacionados com a categoria temática em questão, quando aplicável) estão muito bem preservados
4
A5 - Diversidade geológica
5
Local de interesse com 1 ou 2 tipos diferentes de aspectos geológicos com relevância científica
1
A6 - Raridade
15
O local de interesse é a única ocorrência deste tipo na área de estudo (representando a categoria temática em questão, quando aplicável)
4
A7 - Limitações ao uso
10
Não existem limitações (necessidade de autorização, barreiras físicas, etc.) para realizar amostragem ou trabalho de campo
4
A2 - Local-tipo
20
Não se aplica.
0
A3 - Reconhecimento científico
5
Não se aplica.
0
Valor Científico
225
Risco de Degradação (dos valores geológicos retratados no sítio ou no elemento geológico)
Ítem
Peso
Resposta
Valor
B1 - Deterioração de elementos geológicos
35
Possibilidade de deterioração de todos os elementos geológicos
4
B2 - Proximidade a áreas/atividades com potencial para causar degradação
20
Local de interesse situado a menos de 100 m de área/atividade com potencial para causar degradação
4
B3 - Proteção legal
20
Local de interesse situado numa área sem proteção legal nem controle de acesso
4
B4 - Acessibilidade
15
Local de interesse localizado a menos de 100 m de uma estrada asfaltada com local para estacionamento de veículos
4
B5 - Densidade populacional
10
Local de interesse localizado num município com 100-250 habitantes por km2
2
Risco de Degradação
380
Potencial Valor Educativo e Turístico (indicativo de interesse educativo e turístico associado ao valor científico do sítio, sujeito à análise complementar dos setores competentes)
Ítem
P.E
P.T
Resposta
Valor
C1 - Vulnerabilidade
10
10
Possibilidade de deterioração de todos os elementos geológicos por atividade antrópica
1
C2 - Acesso rodoviário
10
10
Local de interesse localizado a menos de 100 m de uma estrada asfaltada com local para estacionamento de veículos
4
C3 - Caracterização do acesso ao sítio
5
5
O local de interesse é acessado sem limitações por estudantes e turistas
4
C4 - Segurança
10
10
Local de interesse sem infraestrutura de segurança (vedações, escadas, corrimões, etc.) mas com rede de comunicações móveis e situado a menos de 50 km de serviços de socorro
2
C5 - Logística
5
5
Existem restaurantes e alojamentos para grupos de 50 pessoas a menos de 50 km do local de interesse
3
C6 - Densidade populacional
5
5
Local de interesse localizado num município com 100-250 habitantes por km2
2
C7 - Associação com outros valores
5
5
Existem diversos valores ecológicos e culturais a menos de 20 km do local de interesse
3
C9 - Singularidade
5
10
Ocorrência de aspectos únicos e raros no país
4
C10 - Condições de observação
10
5
A observação de todos os elementos geológicos é feita em boas condições
4
C11 - Potencial didático
20
0
Ocorrência de elementos geológicos que são ensinados no ensino superior
1
C12 - Diversidade geológica
10
0
Ocorrem 3 ou 4 tipos de elementos da geodiversidade
3
C13 - Potencial para divulgação
0
10
O público necessita de algum conhecimento geológico para entender os elementos geológicos que ocorrem no sítio
3
C14 - Nível econômico
0
5
Local de interesse localizado num município com IDH inferior ao se verifica no estado
1
C15 - Proximidade a zonas recreativas
0
5
Local de interesse localizado a menos de 10 km de uma zona recreativa ou com atrações turísticas
3
C8 - Beleza cênica
5
15
Não se aplica.
0
Valor Educativo
240
Valor Turístico
240
Classificação do sítio
Relevância:
Geossítio de relevância Nacional
Valor Científico:
225
Valor Educativo:
240 (Relevância Nacional)
Valor Turístico:
240 (Relevância Nacional)
Risco de Degradação:
380 (Risco Alto)
Recomendação
Urgência à Proteção global:
Necessário a longo prazo
Urgência à Proteção devido a atividades didáticas:
Necessário a longo prazo
Urgência à Proteção devido a atividades turísticas:
Necessário a longo prazo
Urgência à Proteção devido a atividades científicas:
Necessário a longo prazo
Unidade de Conservação Recomendado:
UC de Proteção Integral -
Justificativa:
Coordenadas do polígono de proteção existente ou sugerido
